光譜影像測量?jī)x

發布日期:2022-09-22    瀏覽次數:4847

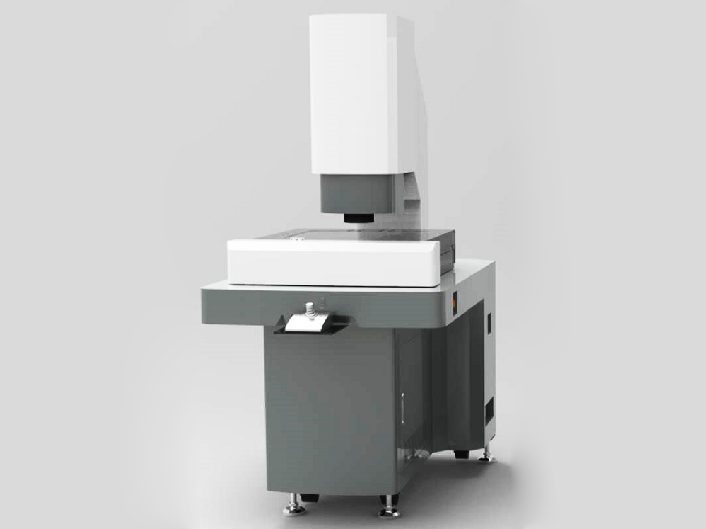

光譜影像測量?jī)x

一、產品介紹:

全自動光譜影響測量?jī)x是用光譜色散原理測量產品高度和掃描產品輪廓,利用光學放大成像,根據工件位置及特征,配合自主研發的視覺技術進行物體的幾何尺寸測量以及繪圖,并可將數據表格化以及進行后期處理。適用于汽車、機械加工、電器、塑料加工、電子,手機平板、儀表、PCB板、菲林膠片等行業精密五金的檢測和設計開發。

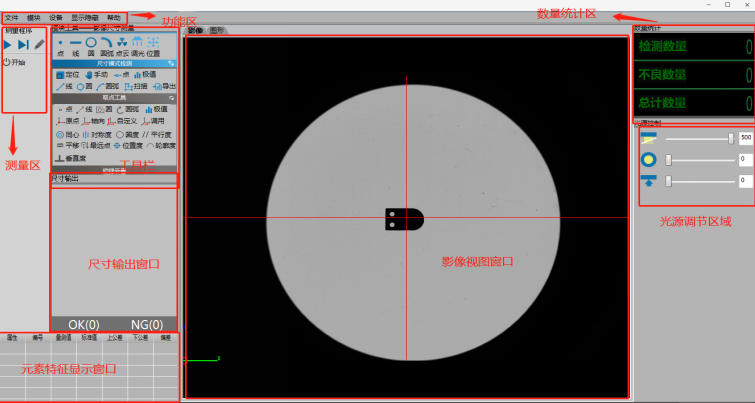

設備基本視覺功能:

基本幾何元素測量、組合元素測量、幾何元素構造、形位公差評定、逆向工程等,各種報表的輸出。

可畫點、畫線、畫圓、畫圓弧等

自動捕捉邊緣點、自動進行點測量

自動線測量、自動圓測量、自動圓弧測量、自動線識別

框選點群、框選直線、框選圓、框選圓弧、框選橢圓

點選點群、點選圓

簡潔的尺寸報表輸出



設備輪廓掃描功能:

a) 2d ccd視覺引導模塊:可編程視覺引導光譜進行掃描等。

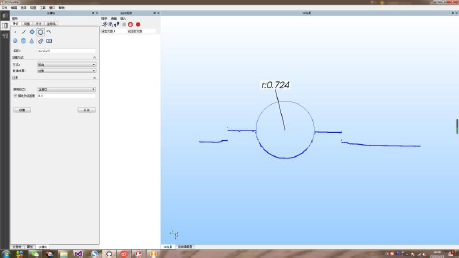

b) 尺寸測量模塊:測量2d尺寸和高度段差尺寸等。 擬合特征元素,構造元素,尺寸輸出,3d坐標系等。

c) 掃描模塊:ccd掃描輪廓,點光譜掃描Z形貌。定制點光譜掃描(a到b掃描,行掃描,列掃描,網格掃描,之字形掃描)。

d)點云處理:剪切,平滑,過濾及去雜點,三角網格化,合并等。

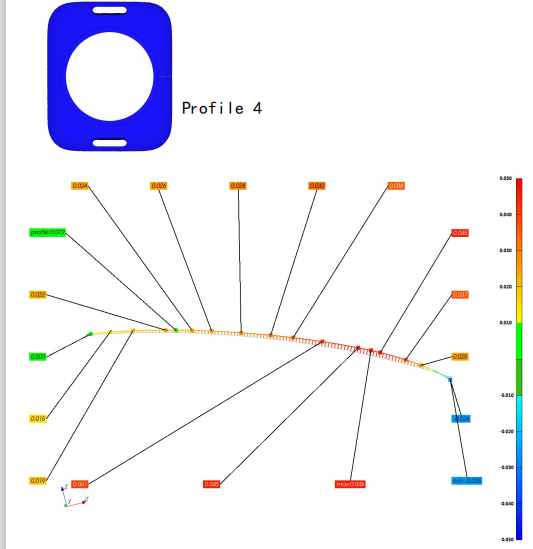

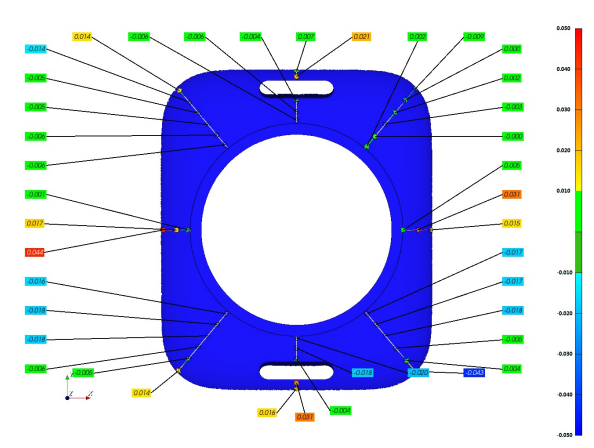

e)對比模塊:2d/3d輪廓度,截面輪廓,點云與ccd對齊,3d對比,偏差標簽點等

f)2D線輪廓、高度差測量、2D尺寸標注功能.

h)自動報告輸出模塊:尺寸表格報告,圖形報告等。

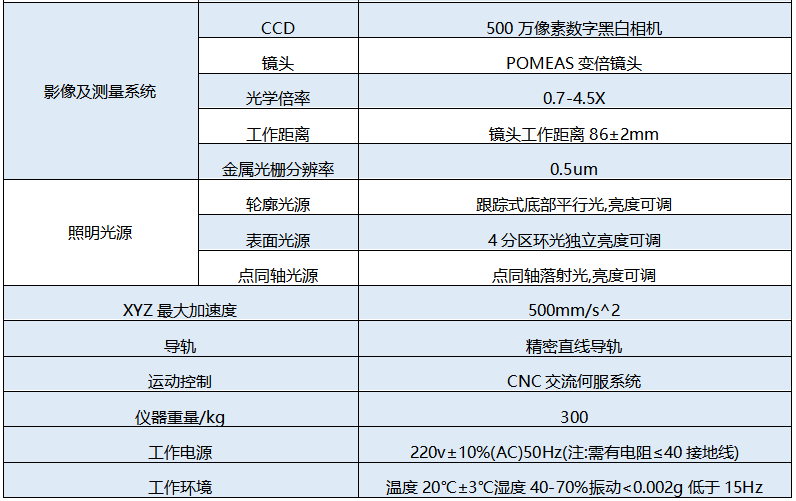

基本參數





公司可根據客戶需求定制

更多細節請可來電咨詢

歡迎聯系我們:

聯系人:鄭先生

電話:021-68680803

手機:13816545905

傳真:021-68680903

網址:www.whges.com

郵箱:jianping.zheng@dayk.com.cn

地址:

(華東)上海市浦東新區滬南路2419弄31號906室(復地萬科活力城A906室)

(華南)廣東省東莞市松山湖街道御豪軒科技大廈一棟405
