PearlL是一個光學在線監測系統,用于測量光致發光光譜。該系統設計用于在基于CIS和CIGS的生產線上進行測量。光致發光光譜允許在生產過程中快速檢測吸收劑的有效Ga和Cu含量。還提供CdTe吸收劑的產品選項。
功能
◆ 生產線上薄膜模塊光致發光光譜在線測量
◆ 實時數據評估和可視化
◆ 生產期間吸收體成分的表征
◆ 生產線中移動基板上的測量
◆ 甚至可以應用于熱基板(>200℃)
過程

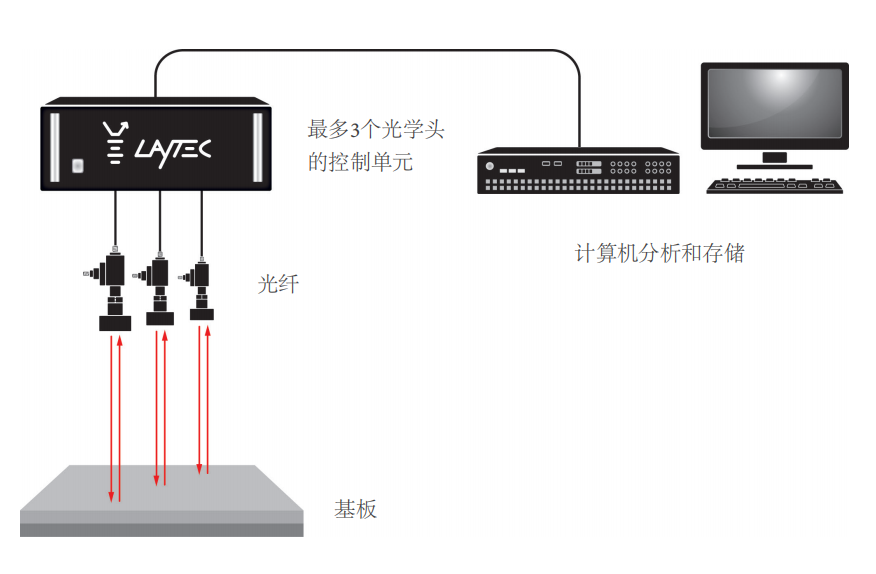

PearL基于LayTec經過驗證的光學在線設置的模塊化平臺??刂破鲉卧械墓鈱W(xué)和電子元件,包括一個實時嵌入式控制器,以實現最高的可靠性。光纖在控制器單元和測量位置之間引導測量光。緊湊的測量頭在占用空間較小的情況下提供了最佳的光學性能。測量通常在移動基板上進行。復雜的自動化分析、監測和數據存儲都是由與控制器連接的測量電腦提供的。PearL可通過各種協議(如OPC、以太網、ProfiBus等)集成到生產機器和軟件系統中。安裝和調整單元是定制的,以適應特定生產線的要求。該裝置只需校準一次,一般在安裝過程中完成。
