白光干涉——神奇的精密測量世界

白光干涉

      白光干涉測量專用于非接觸式快速測量，精密零部件之重點部位的表面粗糙度、平面度、表面缺陷、磨損情況、腐蝕情況、孔隙間隙、面形輪廓及臺階段差尺寸，其測量精度可以達到納米級！

 目前，在3D測量領域，白光干涉儀是精度最高的測量?jī)x器之一。

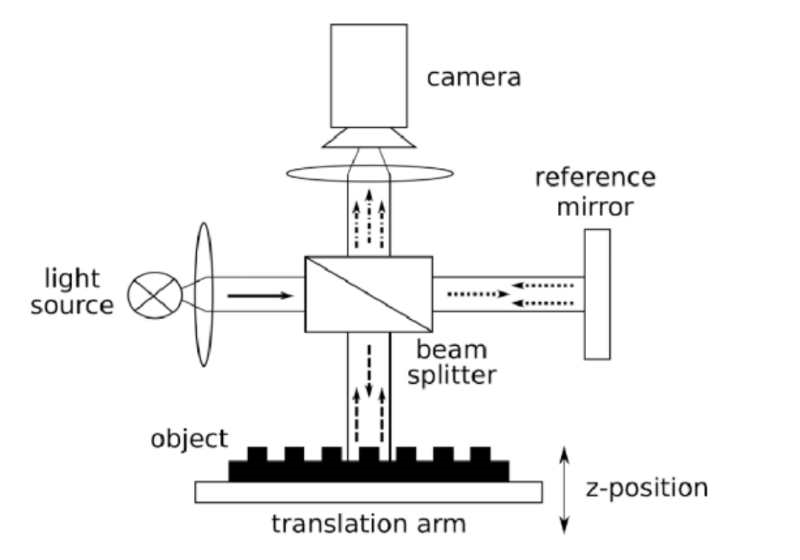

白光干涉的原理及說明：

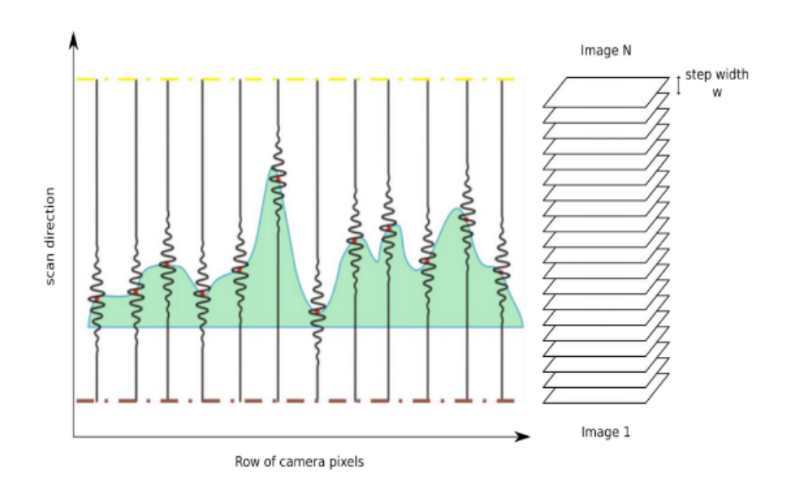

1. 干涉條紋掃描測量表面位置信息的理論根據是被測表面上各點深度不同所形成的干涉光強不同。
      2. 產生干涉情況下，波長與可測量的深度數據相對應。

3. 在白光干涉中，干涉圖樣是由各色光形成的單色干涉圖樣形成的。被測表面上各點的深度不同，根據光的波動性與同調性，所對應的干涉光強中各頻譜成分的強度不同，各色光的干涉級次不同。有助于更加準確的得到表面的位置信息。

白光干涉的優勢：

非接觸三維表面輪廓測量。

噪音小，測量重復性好。

納米級分辨率：Z軸分辨率最高可達0.1nm

測量的點云數多：一個面最多可以達到500萬個點，點間距小，XY分辨率高。

多種視野范圍可供選擇，快速切換物鏡變換視野。

測量速度快，可實現在線測量。

測量案例成果

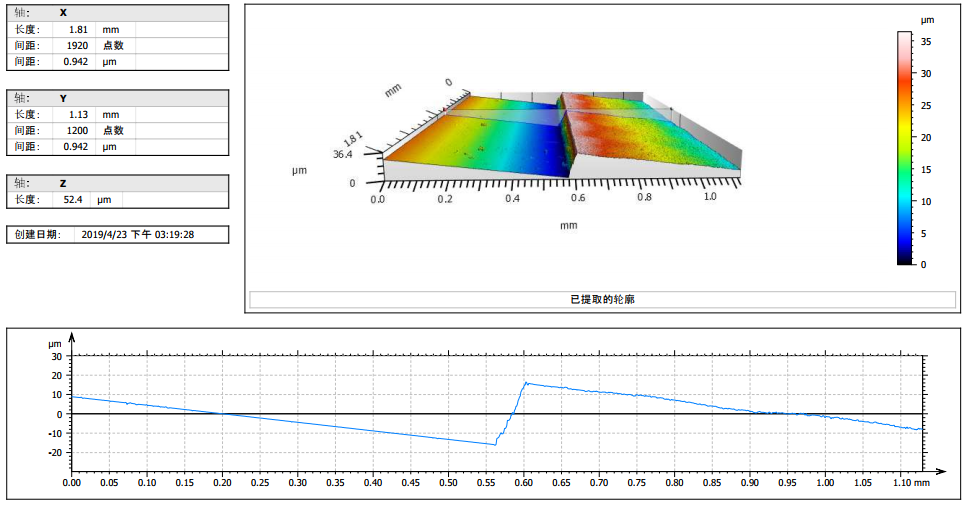

玻璃表面與油墨層段差

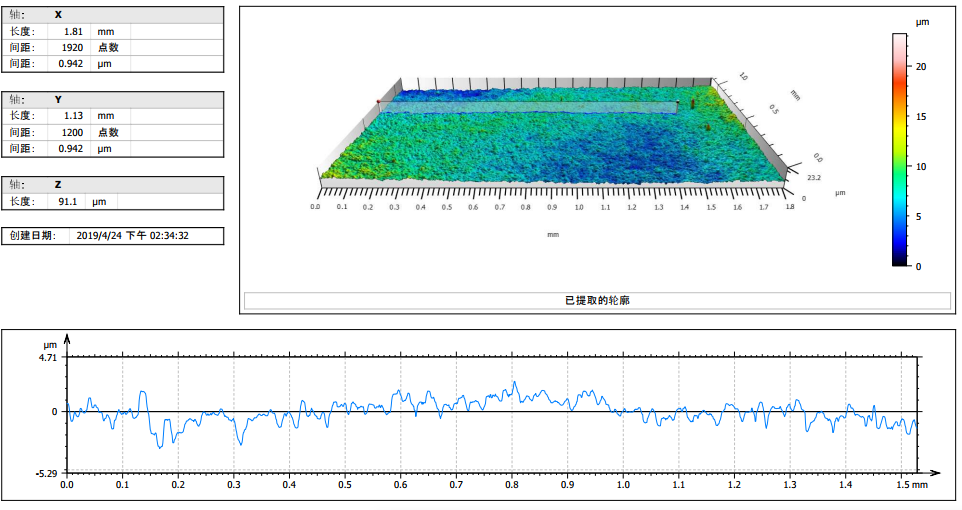

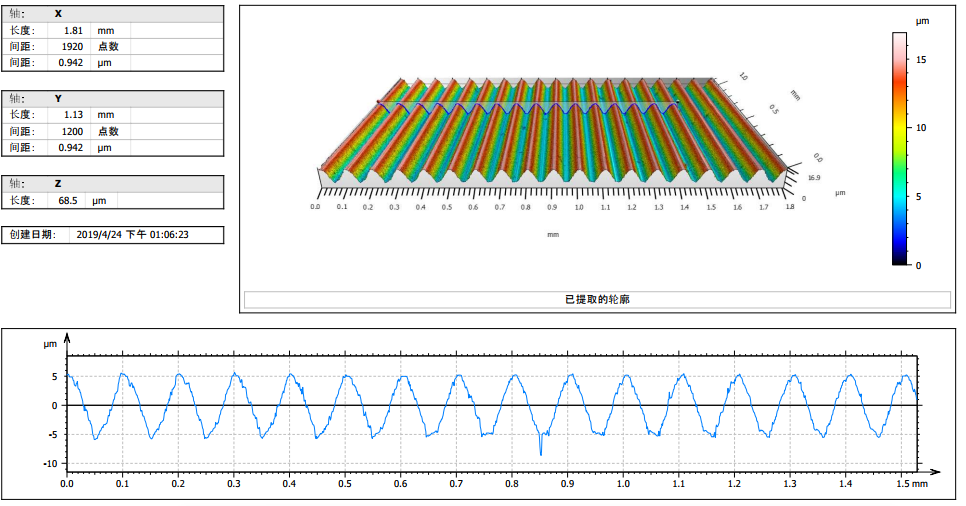

粗糙度標準塊測量

極片粗糙度測量

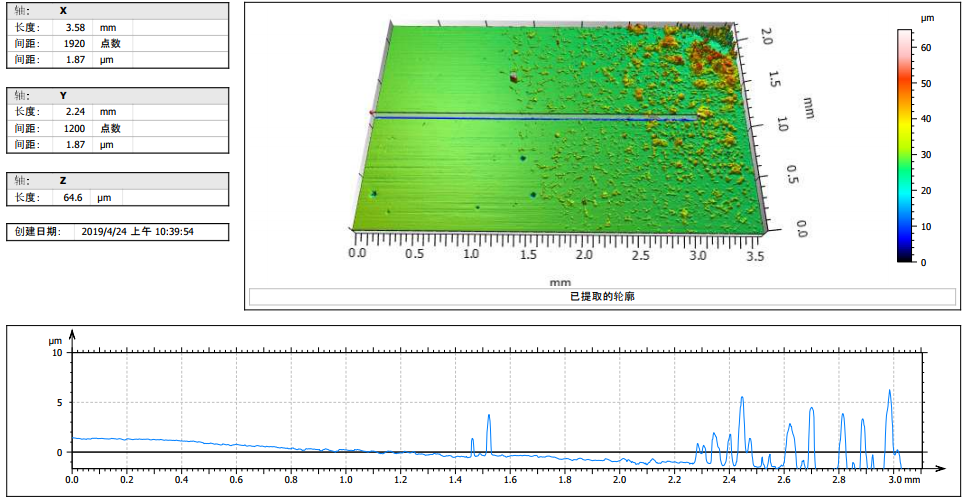

金屬表面氧化后的微觀形貌

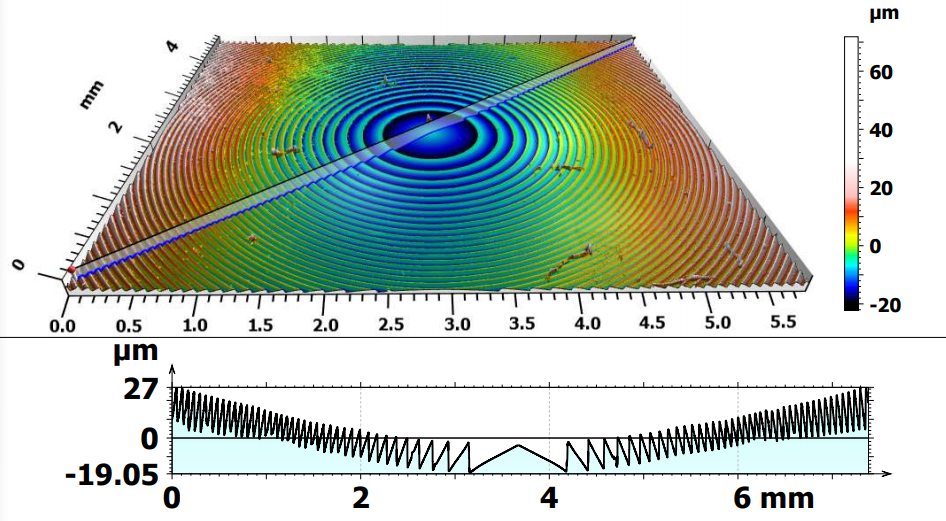

菲涅爾透鏡形貌測量

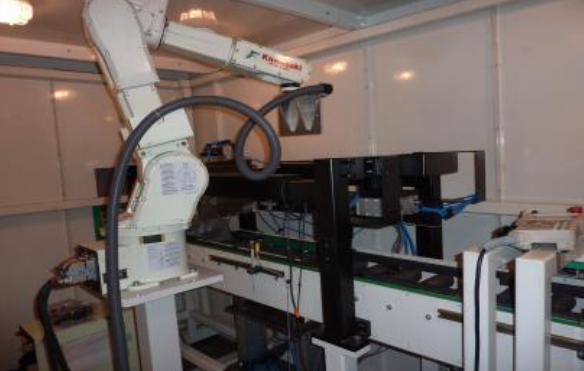

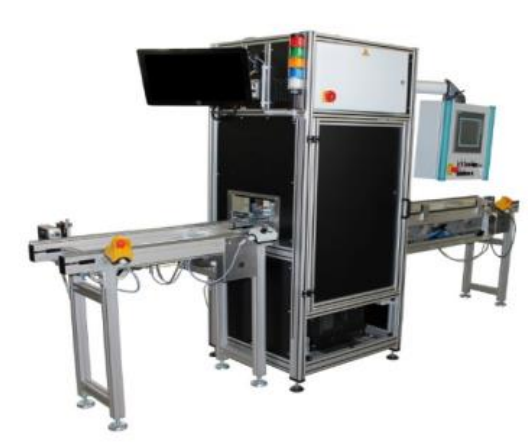

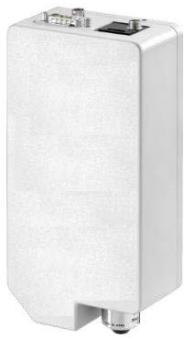

在線測量運用案例
