高精度測量是行業內不可或缺的產業

發布日期：2022-03-18 　瀏覽次數：865

高精度測量是行業內不可或缺的產業

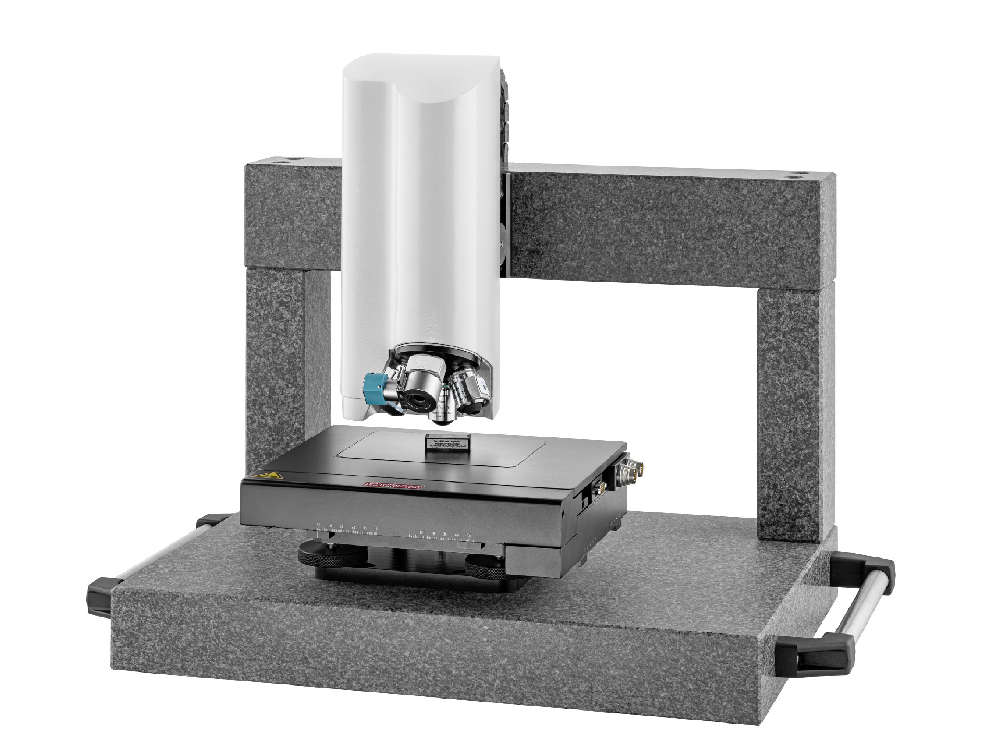

3D光學輪廓儀

測量專用于非接觸式快速測量精密零部件之重點部位的表面粗穩度，平面度，表面缺陷。磨損情況。腐蝕情況、孔隙間隙、面形輪廓及臺階段差尺寸，其測量精度可以達到納米級!具有測量重復性好、XY分辨率高、可實現快速在線測量等特點!

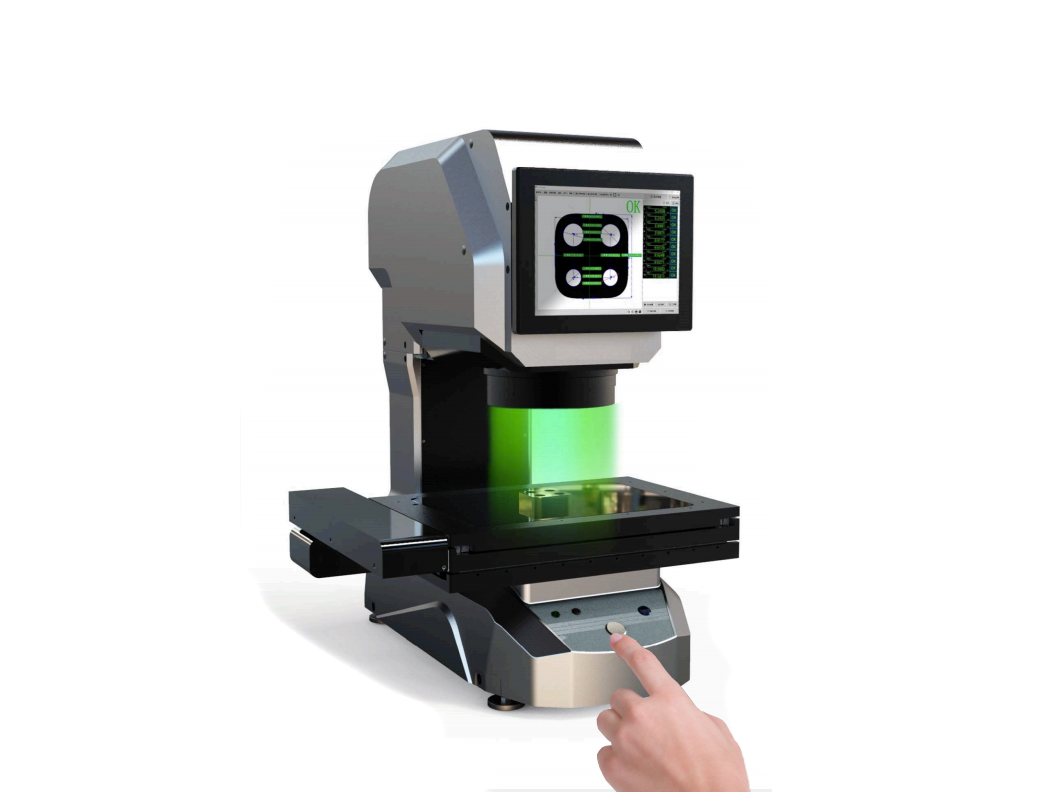

閃測儀

閃測儀采用雙遠心鏡頭描配兩個200萬像素相機和自動升降多角度表面光及精心定制的表面同軸光，搭配強大的AI算法，實現表面尺寸高精度測量。

快速測量:操作簡單;測量結果自動管理;點擊一鍵，即可制作測量報告。

非常適合測量距離，半徑、角度、弧度等尺寸的檢測，適用于電子、機械加工、五金、塑料加工、汽車等行業，常見的工件包括沖壓成型件、注射成型件或激光切割件。

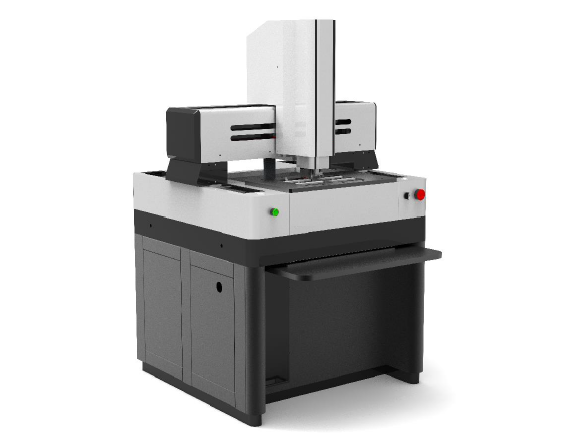

全自動激光3D測量設備

該設備含視覺自動定位系統，可拓展為5軸，兼容各種測量傳感器，實現自動化高精密測量。可測量3D玻璃、手機結構件、配件的平面度、高度、厚度及3D輪廓度等.

晶圓厚度測量設備

非接觸晶圓厚度測量設備，針對晶圓廠陶瓷盤上晶圓及框膜上樣品，設備含視覺自動定位系統，可測量高精密元件和晶圓的平面度、厚度、粗糙度，微觀3D輪廓度，測量精度可達到納米級別。設備使用預壓式氣浮軸承，具有超高精度、高剛性、高平面度、免維護、使用壽命長等特點，可確保設備24小時連續工作無異常，最長設備使用壽命達到10年。

測量設備儀器指標

測量儀器的概念其基本內容包括:精度、誤差、測量標準器材、長度測量、角度測量、形狀測量、傳統光學儀器。在精密測量上的應用等等。

測量儀器有接觸試和光學試測量兩種(現在用的最多) 接觸試:一般測量工具和3D測量工具(三坐標測量機又叫三次元) 三坐標測量機又叫三次元，它可以測量很多復雜的空間尺寸:如模具和汽車產品。

測量儀器是為了取得目標物某些屬性值而進行衡量所需要的第三方標準，測量儀器一般都具有刻度，容積等單位。

測量的四要素

1.測量的客體即測量對象:

主要指幾何量，包括長度、面積、形狀、高程、角度、表面粗糙度以及形位誤差等。由于幾何量的特點是種類繁多，形狀又各式各樣，因此對于他們的特性，被測參數的定義，以及標準等都必須加以研究和熟悉，以便進行測量。

2.計量單位:

我國國務院于1977年5月27日頒發的《中華人民共和國計量管理?xiàng)l例(試行)》第三條規定中重申:"我國的基本計量制度是米制(即公制)，逐步采用國際單位制。"1984年2月27日正式公布中華人民共和國法定計量單位，確定米制為我國的基本計量制度。在長度計量中單位為米，其他常用單位有毫米和微米(μm)。在角度測量中以度、分、秒為單位。

3.測量方法:

指在進行測量時所用的按類敘述的一組操作邏輯次序。對幾何量的測量而言，則是根據被測參數的特點，如公差值、大小、輕重、材質、數量等，并分析研究該參數與其他參數的關系，最后確定對該參數如何進行測量的操作方法。

4.測量的準確度:

指測量結果與真值的一致程度。由于任何測量過程總不可避免地會出現測量誤差，誤差大說明測量結果離真值遠，準確度低。因此，準確度和誤差是兩個相對的概念。由于存在測量誤差，任何測量結果都是以一近似值來表示。

測量的四種尺度

1、定類測量

定類測量也被稱為類別測量或定名測量，它是測量層次中最低的一種。

2、定序測量

定序測量也稱為等級測量或順序測量。定序測量的取值可以的按照某種邏輯順序?qū)⒀芯繉?duì)象排列出高低或大小，確定其等級及次序。

3、定距測量

定距測量也稱為間距測量或區間測量。它不僅能夠?qū)⑸鐣?huì)現象或是事物區分為為不同的類別、不同的級別，而且可以確定它們相互之間的間隔距離和數量差別。

4、定比測量

定比測量也稱為等比測量或比例測量。定比測量除了具有上述三種尺度的全部性質之外，還具有一個絕對的0點(有實際意義的0點)。

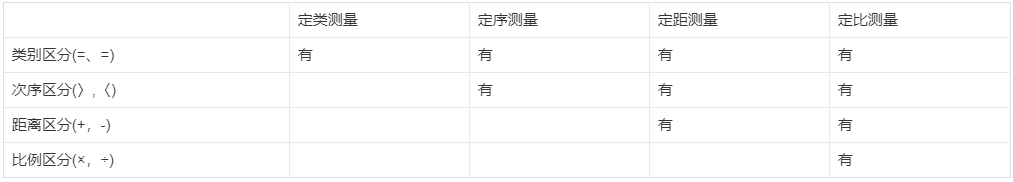

四種測量尺度的數學特性總結
